Производство щебня из осадочных пород

 Осадочные породы обладают меньшей абразивностью по сравнению с изверженными и ГПС, что позволяет использовать в технологических линиях роторные дробилки. На схеме 6 представлена технология получения обогащенного по прочности щебня из осадочных пород (известняков). Схема с двухстадийным дроблением позволяет получать слабый щебень фракций 0-20 и 20-40мм и обогащенный по прочности щебень фракций 5-20 и 20-40 мм, а также продукт размером до 5 мм, используемый в дальнейшем для приготовления известковой муки. В качестве первой стадии дробления в схеме применен агрегат крупного дробления ДРО-646 с роторной дробилкой СМД-86А. Вторая стадия дробления выполняется агрегатом ДРО-667 с роторной дробилкой СМД-85А.

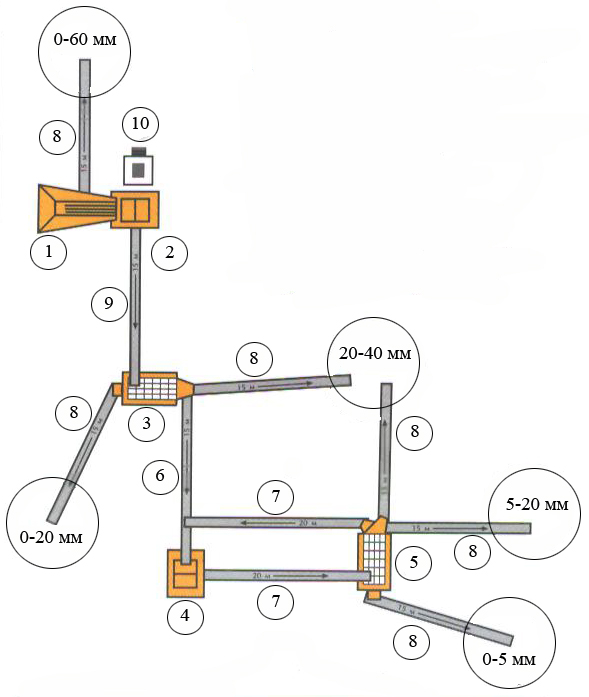

1. Технологическая схема дробильно-сортировочной установки для получения обогащенного по прочности щебня из осадочных пород (известняков)





  Вариант 1
 		 Вариант 2
Производительность, м3/ч 170 172
Размер загружаемых кусков, наибольший, мм 600 600
Установленная мощность, кВт 390 481
Масса оборудования, т 106 118,5
Размер площадки под установку, м 40х60 50х80

Оборудование ТДСУ:

1. Вибропитатель ДРО-708 на опорной раме
2. Агрегат крупного дробления ДРО-646-10
3. Агрегат сортировки СМД-513А-10
4. Агрегат среднего дробления ДРО-667 (вариант 1) или СМД-518 (вариант 2)
5. Агрегат сортировки ДРО-602 (вариант 1) или ДРО-669 (вариант 2)
6. Конвейер ДРО-913
7. Конвейер ДРО-922 (2шт.)
8. Конвейер ДРО-912 (6шт.)
9. Конвейер ДРО-913 (вариант 1) или ДРО-914 (вариант 2)
9. Агрегат управления У7810.4А
