Производство щебня из горных пород МДСУ-50

Дробильно-сортировочная установка МДСУ-50 «Гранит» - мобильная модульная высокопроизводительная установка с возможностью универсального использования, предназначенная для получения щебня трех фракций из материалов с пределом прочности на сжатие до 300 МПа. Установка не требует сооружения фундаментов.

Состав установки:
  •           агрегат первичного дробления ДРО-754,
  •           агрегат вторичного дробления и сортировки ДРО-755
  •           дизель-генератор QAS 250 (200 кВт).


                            ДРО-755                                                                    ДРО - 754
Преимущества и технические особенности:
  •           Установка не требует сооружения фундамента
  •           Возможность переработки различных видов материалов: горных пород, ГПС, строительного лома и др.
  •           Позволяет дробление куска до 425 мм.
  •           Возможность получения щебня с набором фракций 0-5, 5-10, 10-20 либо 0-5, 5-20, 20-40
  •           Обеспечивает переработку влажных материалов благодаря пластинчатому питателю.
  •           Эффективное извлечение магнитных включений благодаря железоотделителю.
  •           Получение качественного кубовидного щебня, благодаря конструкции конусной дробилки с гидроопорой неподвижного конуса.
  •           Подготовка к эксплуатации оборудования в течении рабочей смены
  •           Возможность использование агрегатов как самостоятельно, так и в составе технологической линии
  •           Возможность использования в месте добычи исходного продукта или в месте применения готового продукта
  •           Возможность использования электропитания от дизель-генератора или от промышленной сети
  •           Управление и обслуживание  установки осуществляет один оператор
  •           Установка обеспечивает непрерывное дробление и эффективный рассев материала
  •           Удобство управления основными функциями  установки благодаря дистанционному управлению агрегатами.
  •           Все необходимые конвейеры входят в состав установки, не требуют сложного монтажа и складываются для перевозки установки
  •           Размеры агрегатов в транспортном положении соответствуют требованиям перевозки крупногабаритных грузов по дорогам общего пользования
  •           Транспортировка агрегатов на объекте – низкорамными полуприцепами, внутри объекта – по грунту с использованием тягача (бульдозера, погрузчика, экскаватора).

Технико-эксплуатационные характеристики установки МДСУ-50 «Гранит»

№ П/П

 Наименование показателей   МДСУ-50 - 1
  МДСУ-50 -2
1
Объём приёмного бункера питателя, м 3, не менее
4
4
2
Максимальные размеры кусков исходного материала, до, мм
425
425
3
Прочность перерабатываемого материала, до, МПа
300
300
4
Производительность, до, т/ч, (м 3/ч)
80 (50)
64 (40)
5
Количество фракций переработанного материала, шт
3
3
6
Размеры фракций переработанного материала, мм
0÷5; 5÷20; 20÷40
0÷5; 5÷10; 10÷20
7
Напряжение электропитания, В
380
380
8
Суммарная установочная мощность электроприёмников, кВт
167
187
9
Мощность дизель-генератора, кВт
200
200
10
Тип дробилки агрегата первичного дробления
ЩДС-1-5х9
ЩДС-1-5х9
11
Тип дробилки агрегата вторичного дробления
КСД-900
КМД-900
12
Тип питателя
пластинчатый
пластинчатый
13
Тип грохота агрегата вторичного дробления
ГСС-33
ГСС-33
14
Типы передающе-разгрузочных транспортеров
ленточные
ленточные
15
Масса установки, не более, т, в том числе:
65
65

         – агрегат первичного дробления;
28
28

         – агрегат вторичного дробления;
30
30

        – дизель-электрическая станция;
4
4

        – запасные части, инструмент и принадлежности
3
3
16
Габаритные размеры установки в рабочем положении (ДхШхВ), не более, м
30х12х4,45
30х12х4,45

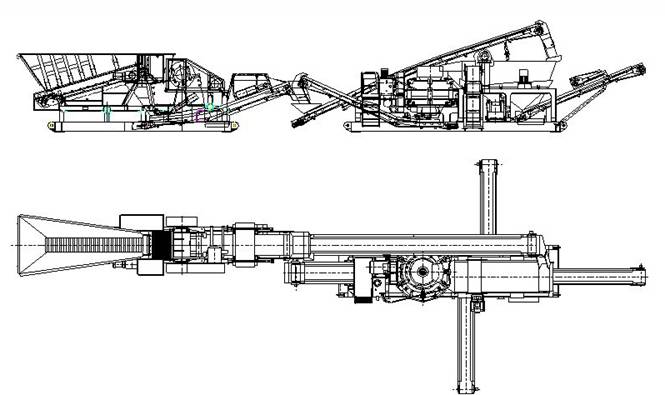

Схема взаимного расположения агрегатов:
