Производство кубовидного щебня

Производство кубовидного щебня (лещадность продукта до 15%)

Одна из технологий получения кубовидного щебня представлена на схеме 3. В линии использованы новейшие разработки "ДРОБМАШ" - агрегат мелкого дробления ДРО-702 с дробилкой ДРО-560. За счет использования гидроопоры неподвижного конуса достигнута возможность работы дробилки "под завалом", что улучшает параметры кубовидности получаемого щебня. Также гидросистема позволяте производить дистанционную регулировку параметров выходной щели и пропускать недробимые предметы без остановки дробилки. В схеме использован агрегат сортировки ДРО-669-10 с четырехситным грохотом ДРО-662, позволяющим получать сразу 5 узких мелких фракций щебня, которые могут использоваться в сооружении дорожных покрытий, а также при производстве асфальтобетона. Получение таких фракций дает возможность составлять щебеночные смеси с оптимальным соотношением щебня различных фракций, использование которого повышает эксплуатационные характеристики дорожного полотна и изготавливаемых с применением таких смесей асфальтобетонов. Лещадность получаемого на этой линии продукта не превышает 15%.

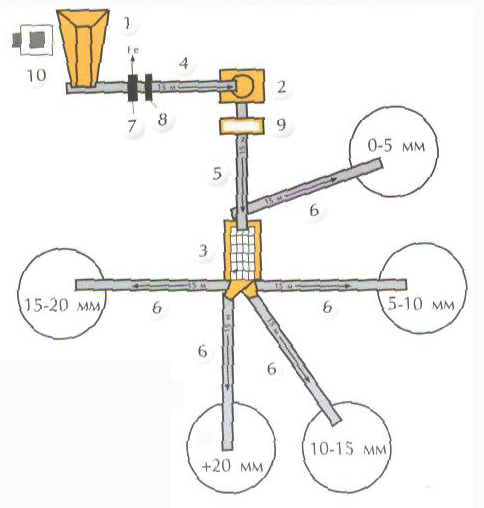

1. Технологическая схема установки для получения щебня с содержанием зерен лещадной и игловатой формы до 15% (кубовидного).





Вариант 1
       Вариант 2
Размер фракций исходного материала, мм
20-40 или 40-80 мм
40-80
Производительность, т/ч: при исходном 20-40 мм
37,5
-
Производительность, т/ч: при исходном 40-80 мм
42
75
Готовый продукт, мм
0-5; 5-10; 10-15; 15-20; +20мм
Установленная мощность, кВт
159,5
234,5
Масса оборудования, т
63,5
84,7
Размер площадки под установку, м
30х50
35х55
Оборудование ТДСУ:
1. Вибропитатель ДРО-605-20 с преобразователем частоты тока.
2. Агрегат мелкого дробления:
- ДРО-702-30 при исходном 40-80 мм (вариант 1);
- ДРО-702-20 при исходном 20-40 мм (вариант 2);
- ДРО-739-10 при исходном 40-80 мм (вариант 2);
3. Агрегат сортировки ДРО-669-10;
4. Конвейер ДРО-912-10 (вариант 1) или ДРО-922-10 (вариант 2);
5. Конвейер ДРО-922;
6. Конвейер ДРО-912 (5 шт.);
7. Железоотделитель на опоре;
8. Метелообнаруживатель на опоре;
9. Весы конвейерные;
10. Агрегат управления У7810.4А.
* Оборудование по п.п. 7 и 9 поставляется по требованию заказчика.
Установка может быть заказана с системой автоматизированного управления (САУ). При этом вместо агрегатов ДРО-702-10 и ДРО-702-30 будут поставлены агрегаты ДРО-702 и ДРО-702-20.

Производство кубовидного щебня (лещадность продукта до 10%)

Схема 4 представляет технологию получения кубовидного щебня 1 группы с содержанием зерен лещадной и игловатой формы до 10%. В этой схеме для улучшения параметров кубовидности использован агрегат грануляции ДРО-630 с входящим в его состав гранулятором ДРО-629. Гранулятор спроектирован таким образом, что при его работе в камере дробления дробится только лещадный щебень как более слабый, кубовидный щебень при этом не дробится. Таким образом исключается переизмельчение конечного продукта и исправляется форма лещадных зерен. Для разделения щебня на фракции используются два агрегата сортировки СМД-513А-10 с новым грохотом СМД-148-10АМ.

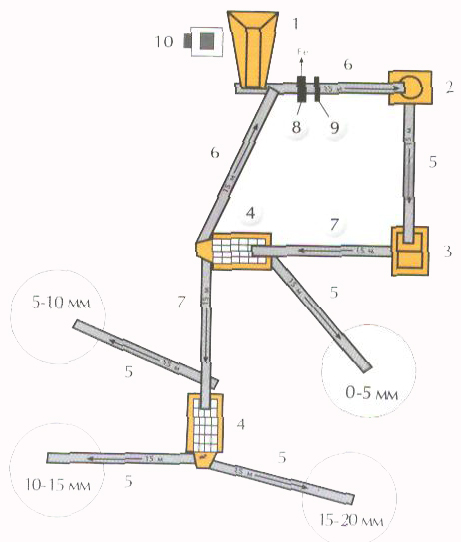

2. Технологическая схема установки для получения щебня с содержанием зерен лещадной и игловатой формы до 10% (кубовидного)







Вариант 1
        Вариант 2
Размер фракций исходного материала, мм
20-40 или 40-80 мм
40-80
Производительность, т/ч: при исходном 20-40 мм
30
-
Производительность, т/ч: при исходном 40-80 мм
40
80
Готовый продукт, мм
0-5; 5-10; 10-15; 15-20
Установленная мощность, кВт
240
322
Масса оборудования, т
106,4
114,3
Размер площадки под установку, м
30х45
35х45

Оборудование ТДСУ:
1. Вибропитатель ДРО-605-20 с преобразователем частоты тока.
2. Агрегат мелкого дробления:
- ДРО-702-10 при исходном 40-80 мм (вариант 1);
- ДРО-702-30 при исходном 20-40 мм (вариант 1);
- ДРО-739-10 при исходном 40-80 мм (вариант 2);
3. Агрегат грануляции ДРО-630;
4. Агрегат сортировки СМД-513А-10 (2шт.);
5. Конвейер ДРО-912 (5 шт.);
6. Конвейер ДРО-912-10 (2шт.- вариант 1) или ДРО-922-10 (вариант 2);
7. Конвейер ДРО-912-70 (2 шт.);
8. Железоотделитель на опоре;
9. Металлообнаружитель на опоре;
10. Агрегат управления У7810.4А.
 Оборудование по п.п. 7 и 9 поставляется по требованию заказчика.

Установка может быть заказана с системой автоматизированного управления (САУ). При этом вместо агрегатов ДРО-702-10 и ДРО-702-30 будут поставлены агрегаты ДРО-702 и ДРО-702-20.
